Kézi anyagmozgató rendszerek, konvejorok

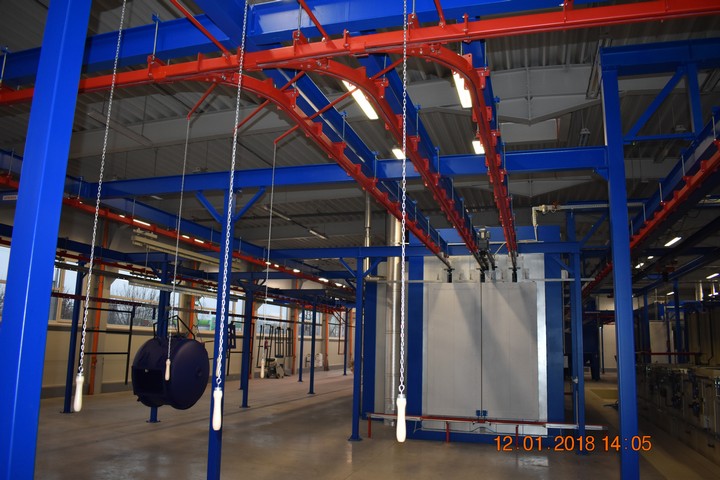

Kézi konvejort kisebb darabszámra, bérfestésre, vagy nagyobb darabok kezelése esetén gazdaságos beépíteni. Az egyenes pályaelemekkel és vízszintes ívekkel bármilyen pályaelképzelés megvalósítható.

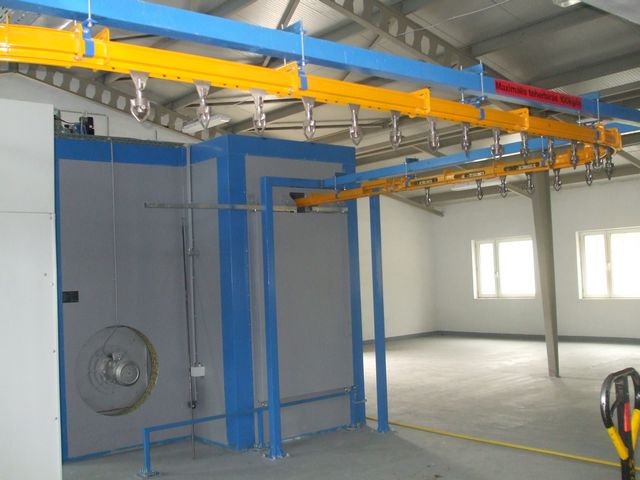

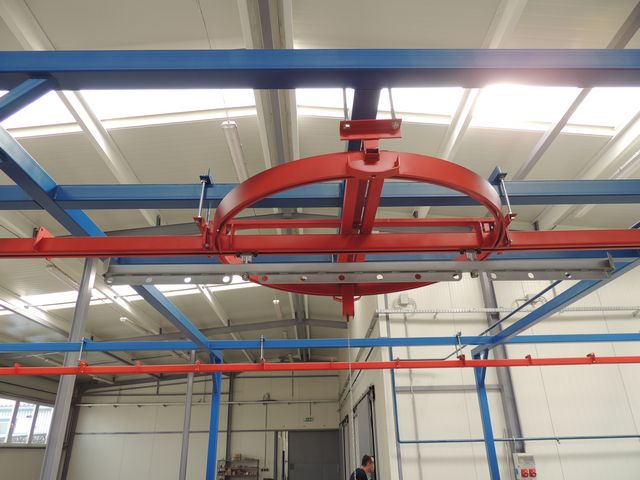

A kézi rendszerek kiegészítő része lehet a keresztpálya. Ennek segítségével főleg hosszú munkadarabokat lehet forgatás nélkül mozgatni a pályán, mivel nem szükségesek ívek a konvejor pályához. Ebben az esetben egy keresztpálya elemre kell feltolni a munkadarab tartó gerendát és a keresztpályát a megfelelő pozícióba lehet tolni. Jellemzője, hogy bárhol kialakítható tároló szakasz. Speciális esete a körváltós kialakítású keresztpálya, mely nagyobb teherbírás esetén ideális. Körváltós keresztpályánál nincsen külön keresztpálya elem, hanem csak a munkadarab tartó gerendatartó kocsiját forgatjuk el a körváltóval így az már nem csak x, hanem y irányban is tud közlekedni. A váltó kiegészíthető pneumatikával is.

A kézi konvejorokat tartó acélszerkezetre kell függeszteni. Az egyes berendezéseknél a berendezésekre, azokon kívül tartó lábakra van függesztve a konvejor. A függesztést meg lehet oldani úgy is, hogy a konvejort az épület acélszerkezetére terheljük, de ezt minden esetben az épület statikusának kell ellenőrizni, hogy megvalósítható-e.

Egy kézi konvejor pálya az alábbi főbb és kiegészítő egységekből állhat:
  • Egyenes konvejor pályaelem
  • Vízszintes ívek
  • Keresztpálya
  • Körváltós keresztpálya
  • Pályaszakasz váltó
  • Körváltó
  • Tartó acélszerkezet
  • Konvejor kocsi
  • Munkadarab tartó gerenda
